Crónica desde Etxalar 4ª semana de julio 2008

Aquí el tiempo sigue como siempre. Con suerte hay una noche buena por semana y a veces ni eso.Esta semana tuve suerte y pude hacer la primera foto con el VISAC. (llegará en el siguiente post)

Lo cierto es que las previsiones del Accuweather no van muy bien y tampoco se lucen en meteosat.com El que mejor va, cómo no, es el viejo barómetro del comedor.
Lo más alto que ha llegado a estar es casi en «tiempo variable» y ese día fue muy muy bueno. Seco (60%) para lo que es aquí, completamente despejado y la noche salió fantástica.
Por supuesto noche de casi luna llena.
Todo no podía ser». 🙂

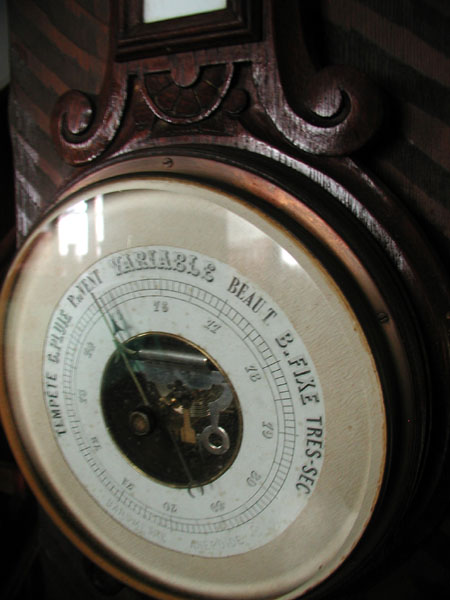

Para inmortalizar tan raro momento le hice una foto.
Nota: Jamás lo he visto en variable y mucho menos del lado de la derecha.
He preguntado y nadie recuerda haberlo visto de variable hacia el lado del buen tiempo, lado derecho de la foto.

Barometro etxalar.jpg

El resto de días siempre está entre «un poco de viento» y «lluvia» y por supuesto el viejo barómetro no se equivoca. Faltaba más. 😀

—————————————-
Observatorio V2.0
Estas semanas he tenido tiempo de sobras para dejar el observatorio tal y como lo había imaginado en Girona.
Tras modificar el techo, añadí estanterías nuevas, reforcé los sistemas de fijación contra el viento y mejoré los cierres contra el agua.
Al final, por recomendación de mi cuñado Xanti que ha hecho un 50% del trabajo, también engrasé las guías del roll off y va muchísimo mejor. Me queda rebajar un poco la cabeza de los tornillos de fijación del raíl, pero todo llegará.
Como veréis en las fotos ha quedado muy muy chulo.

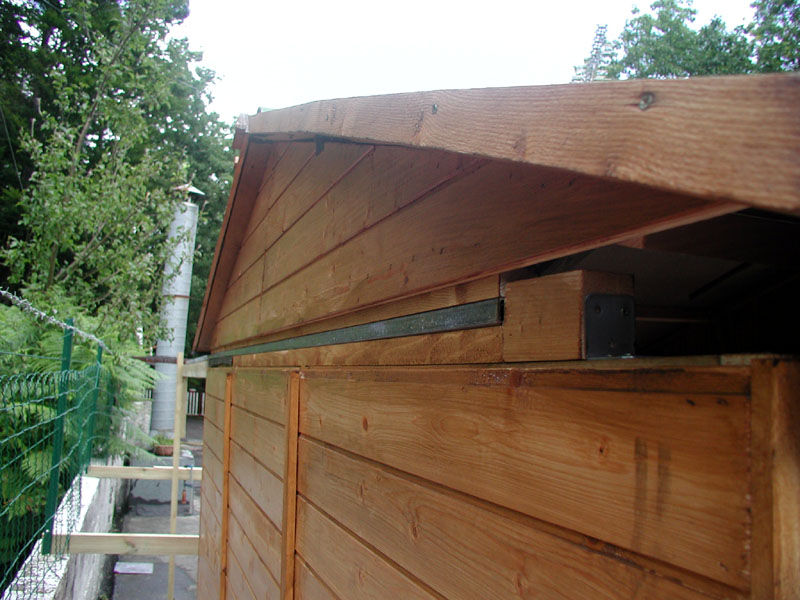

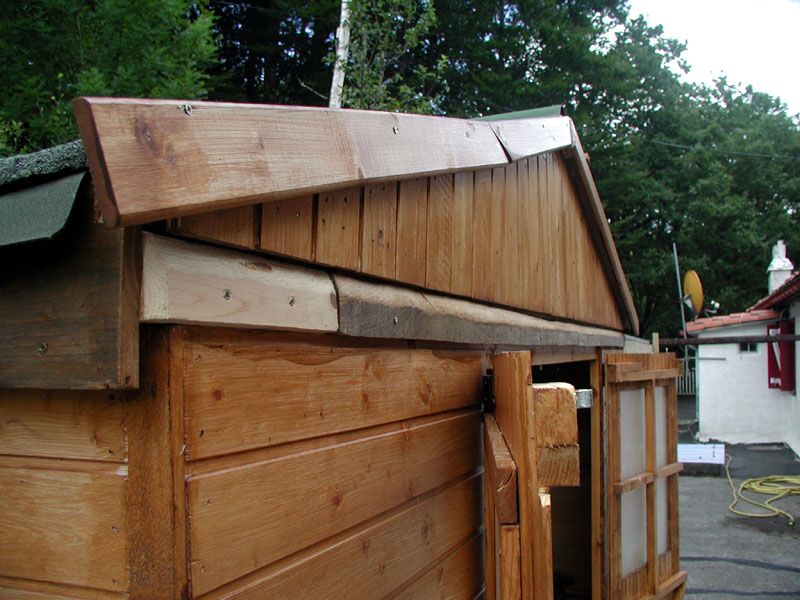

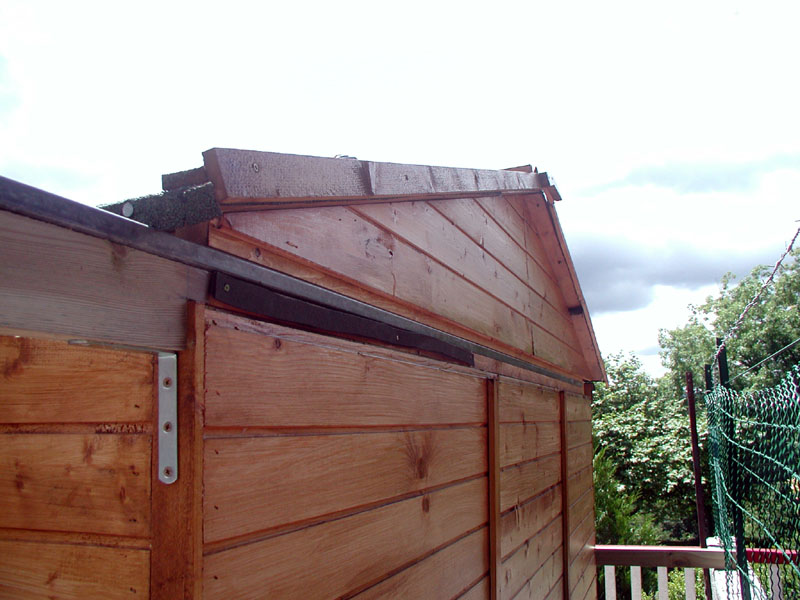

Detalles del raíl de apertura del techo roll off.

01 detalle del rail de guiado.jpg 02 tela asfáltica en el rail.jpg 03 embellecedores cubre rail.jpg

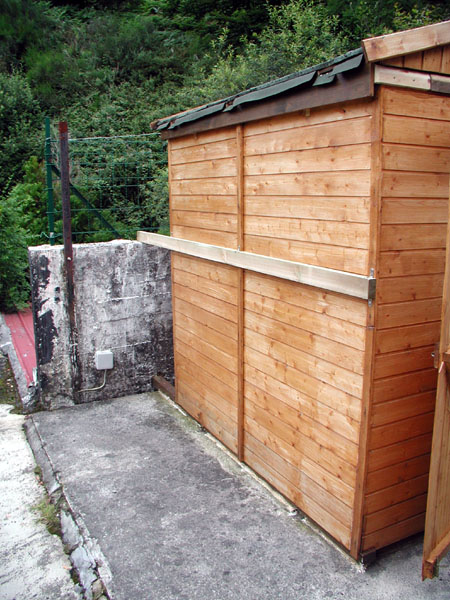

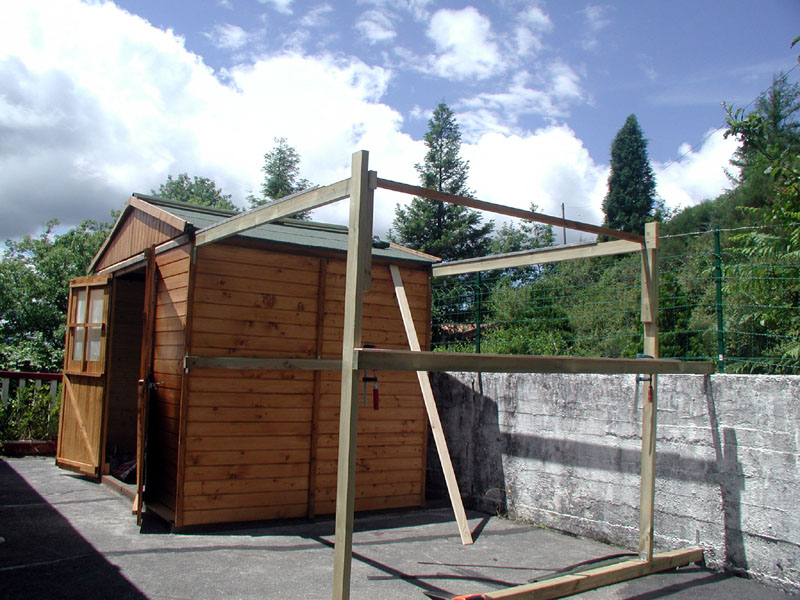

Sistemas de soporte del techo abierto y anclado de las paredes del observatorio al muro de hormigón.
04 soportes del techo roll off.jpg 05 soportes laterales del observ.jpg

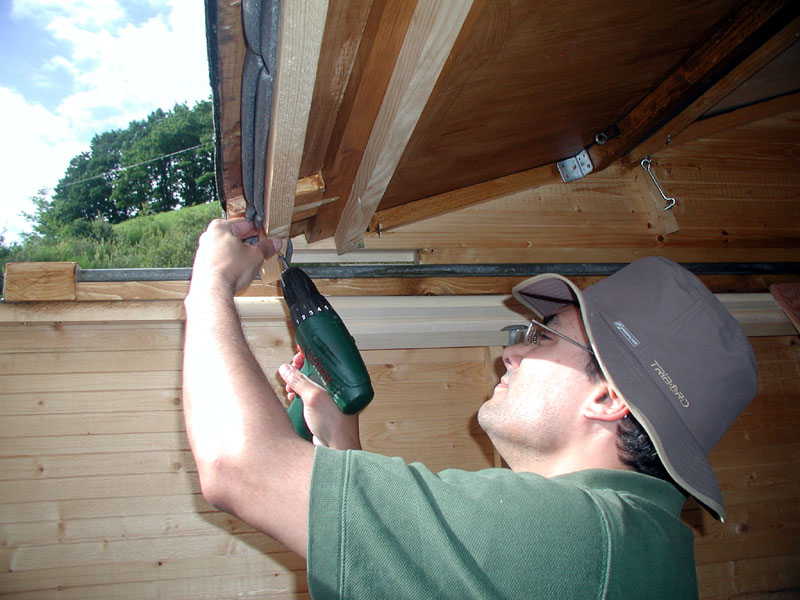

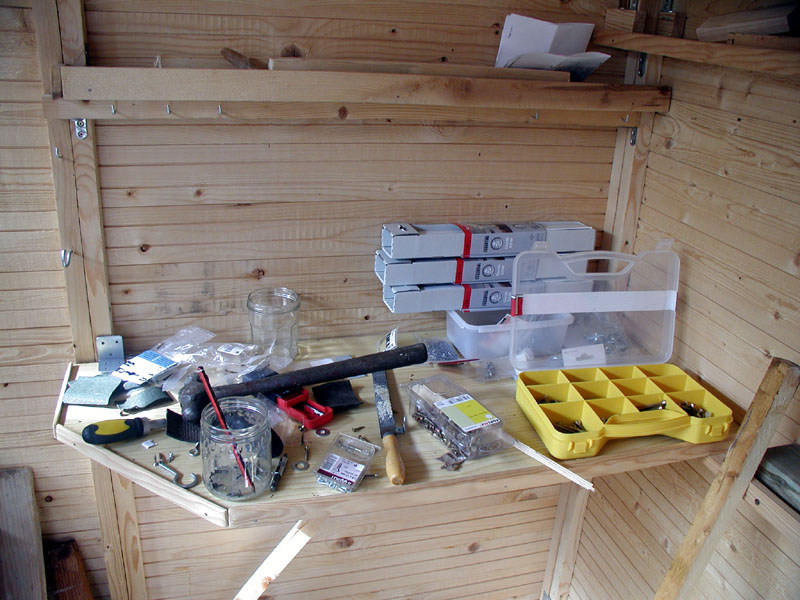

Banco de herramientas y trabajando sobre el aislamiento del cierre del techo contra posibles entradas de agua y viento.
06 banco de herramientas.jpg 07 aislamiento del cierre.jpg

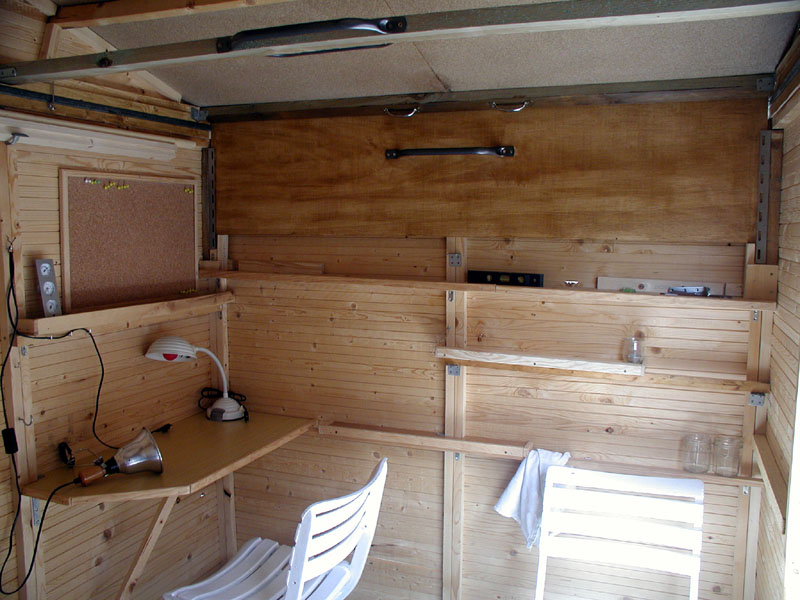

Cierre y fijación del techo en el lado Este del observatorio.

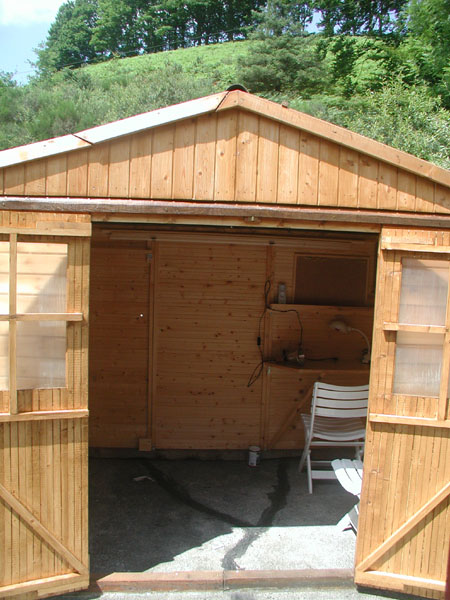

Y a la derecha el observatorio acabado.
08 sistema de cierre Este.jpg 09 sistema de cierre Este.jpg 10 Observatorio v2 acabado.jpg

Detalles del observatorio acabado.

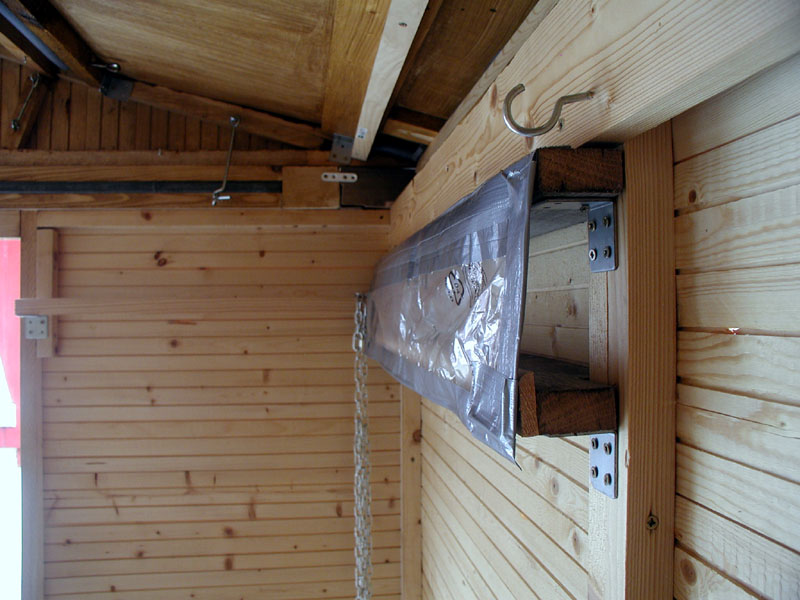

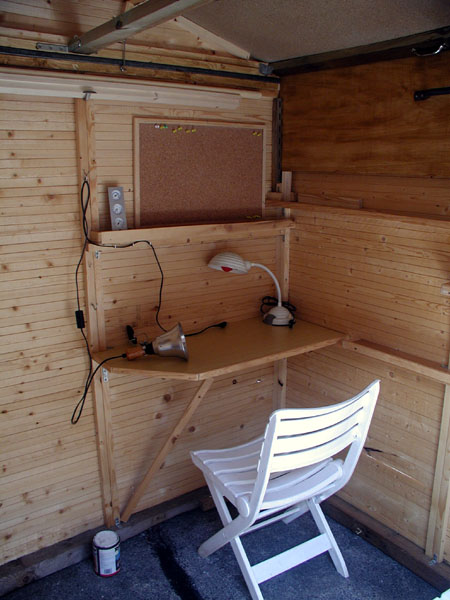

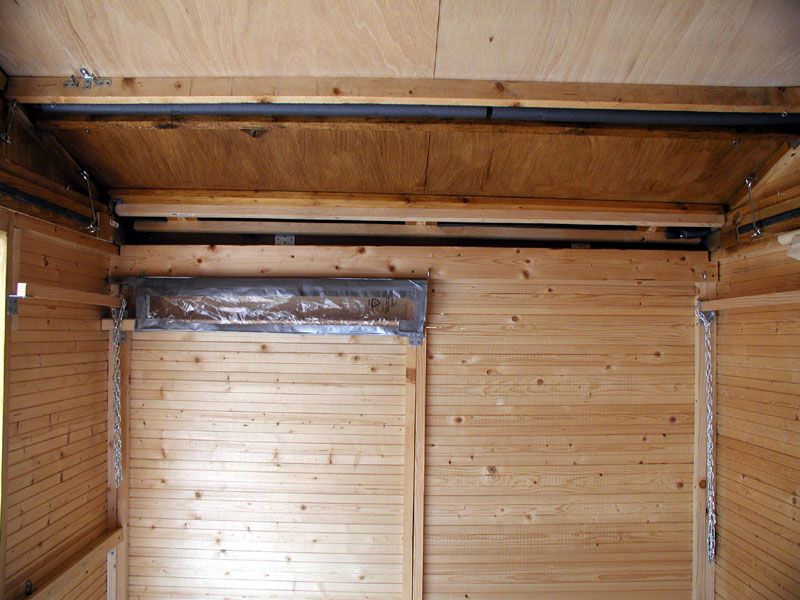

Mesa de trabajo y estantería protegida contra la humedad y el rocío.
11 Detalle de la mesa y estanterías laterales.jpg 12 Estantería protegida contra la humedad.jpg 13 Estantería protegida contra la humedad.jpg

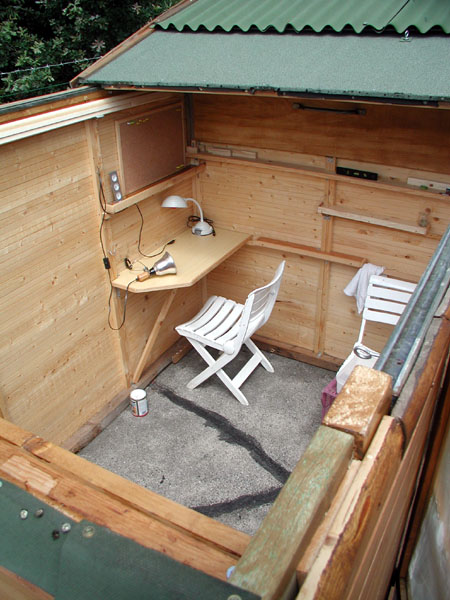

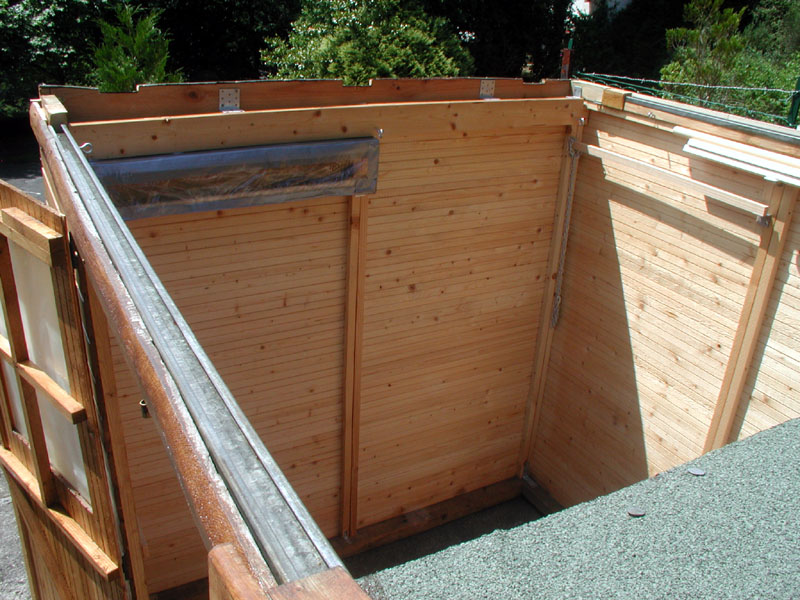

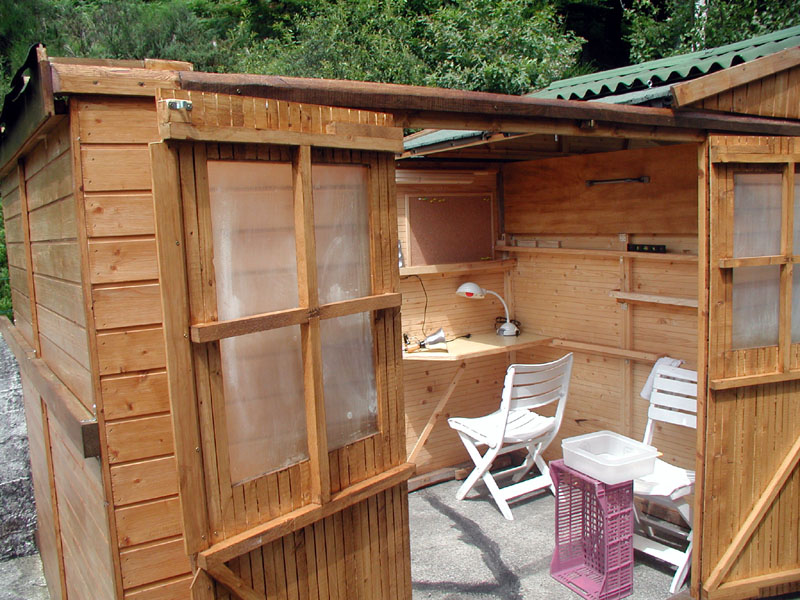

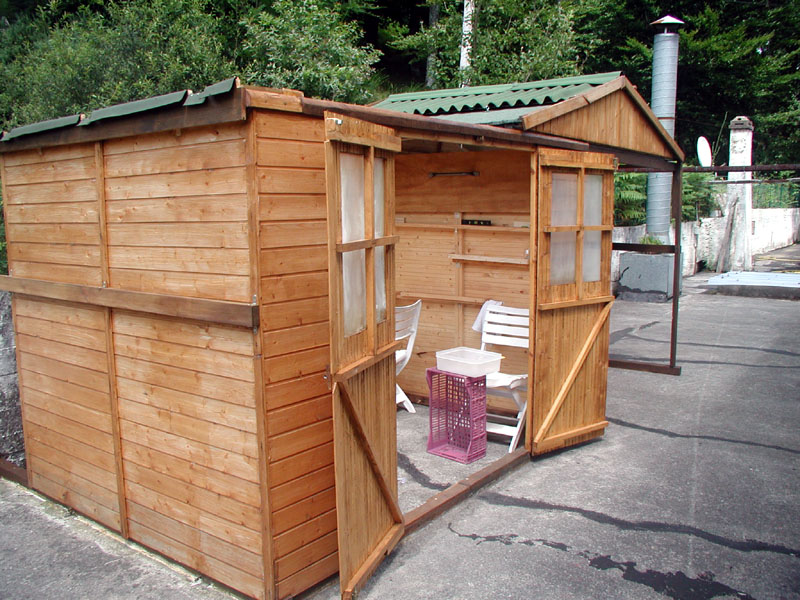

Vistas del observatorio desde todos los ángulos.
13 Observatorio v2.jpg 14 Observatorio v2.jpg 15 Observatorio v2.jpg

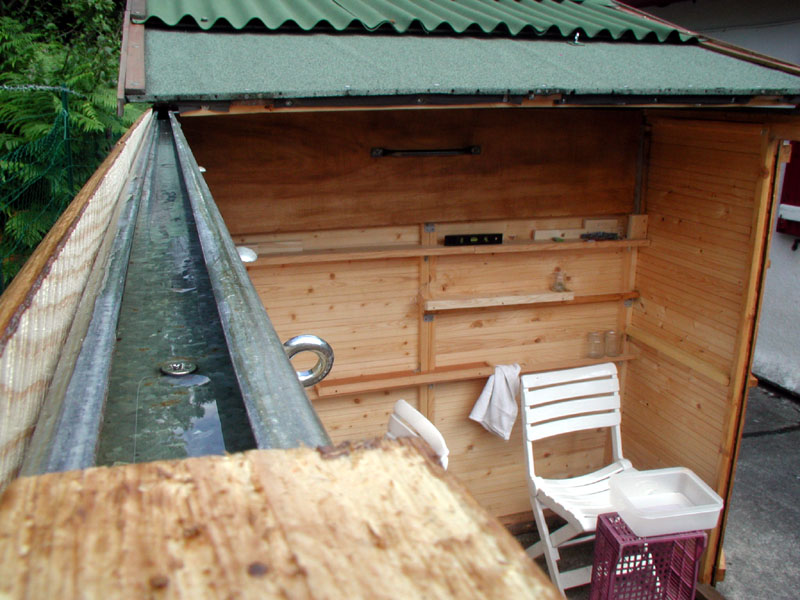

16 Observatorio v2.jpg 17 Observatorio v2.jpg

Ya con equipamiento…

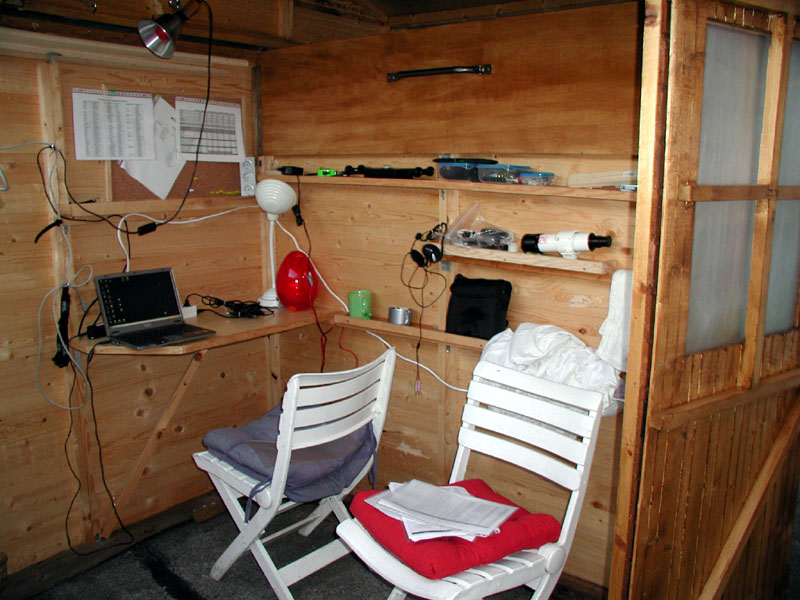

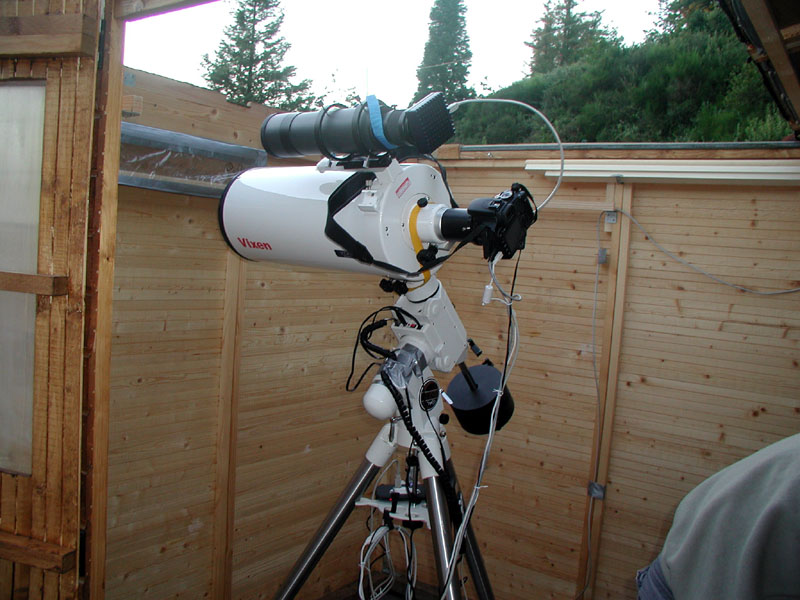

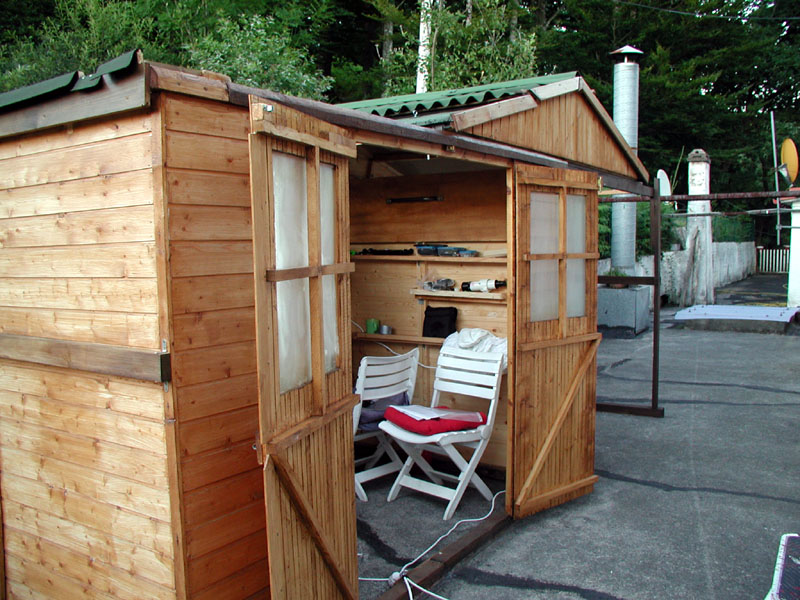

18 Observatorio v2.jpg 19 Observatorio habitado.jpg 20 visac recien instalado.jpg

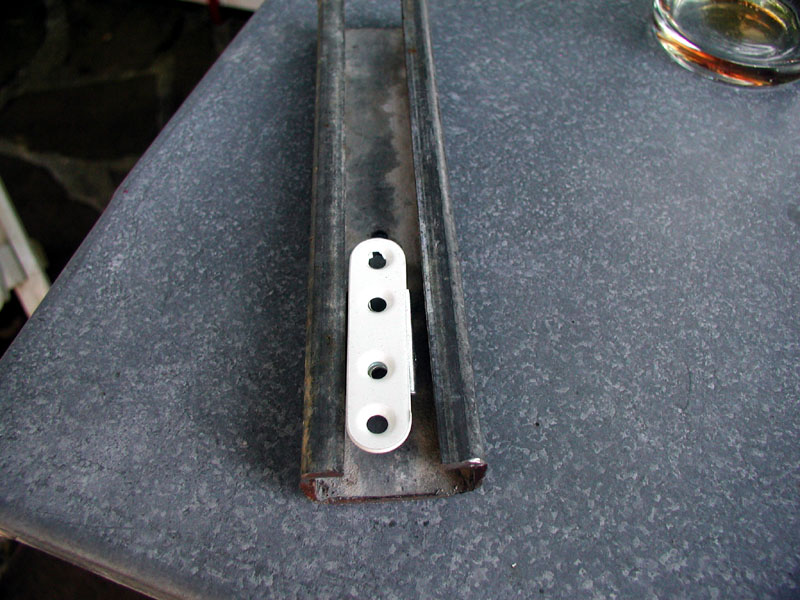

Pedro, ya que tu estabas interesado en el detalle para la modificación del techo de tu observatorio… ahí va el sistema de rodamiento que he utilizado.

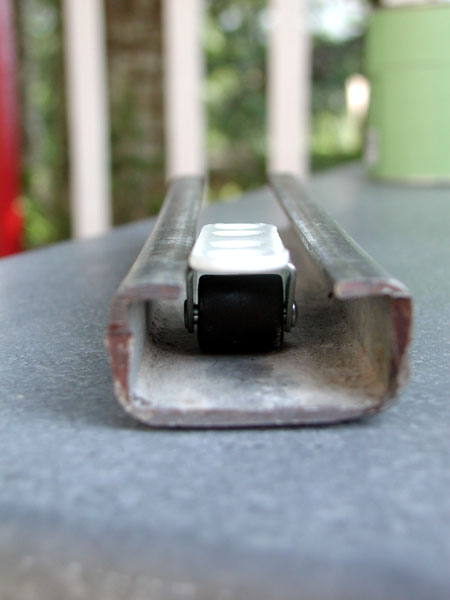

02 Raíl guia.jpg 01 Raíl guia.jpg

Una guía metálica que tenía mi cuñado en los invernaderos sobre la cual van 5 rueditas de plástico que compré en el Leroy Merlin de Pamplona.

Suena a juguete, pero cada ruedita puede soportar 25 Kg. Dado que el techo lo podíamos levantar entre dos, calculo que no pesará más de 60-80 Kg. Así que 5 rueditas x 2 lados x 25 Kg c/u = 250 Kg máximo. En teoría debería ir sobrado.

Como las rueditas quedan un pelín por debajo del perfil superior del raíl, añado unas pequeñas fijaciones metálicas de 1 mm de alto, justo para elevar el listón dónde se apoya el techo. No es el sistema perfecto, pero va muy bien.

La dificultad principal de este sistema está en alinear las rueditas para que queden lo suficientemente rectas y paralelas de cada lado cosa que las fuerzas no tiendan a contraponerse al intentar mover el techo. Por lo que parece lo conseguimos. Se mueve con una sola mano y al soltarlo tiene cierta inercia gracias al aceite de motor que puse en los raíles.

—————————————-

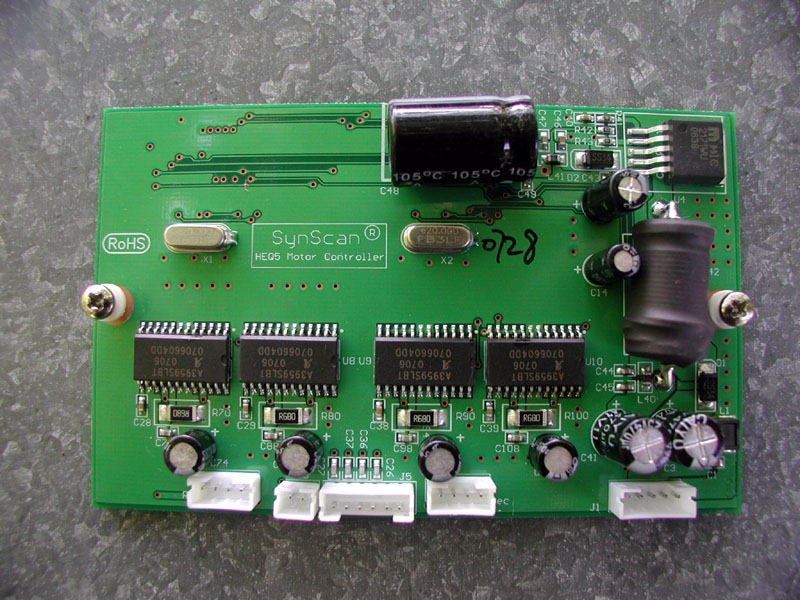

Placa de la montura HEQ5 PRO… dichosa placa!!!

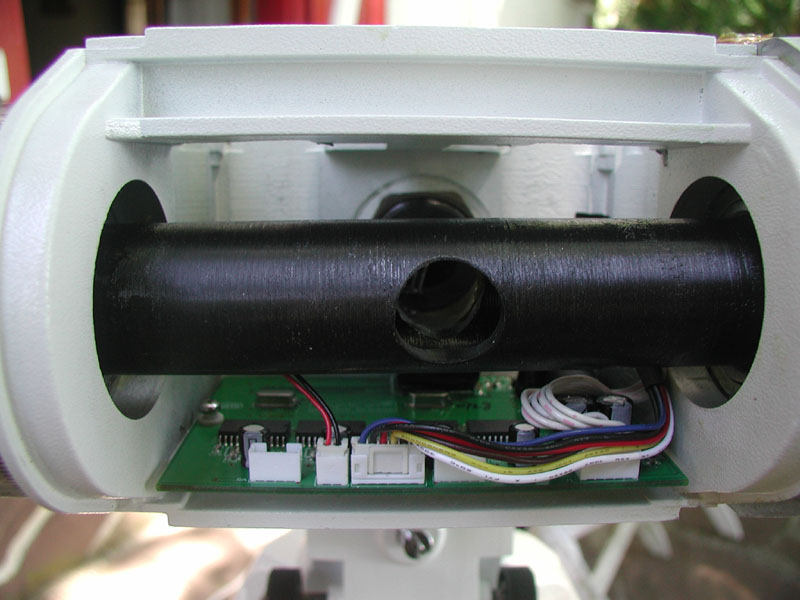

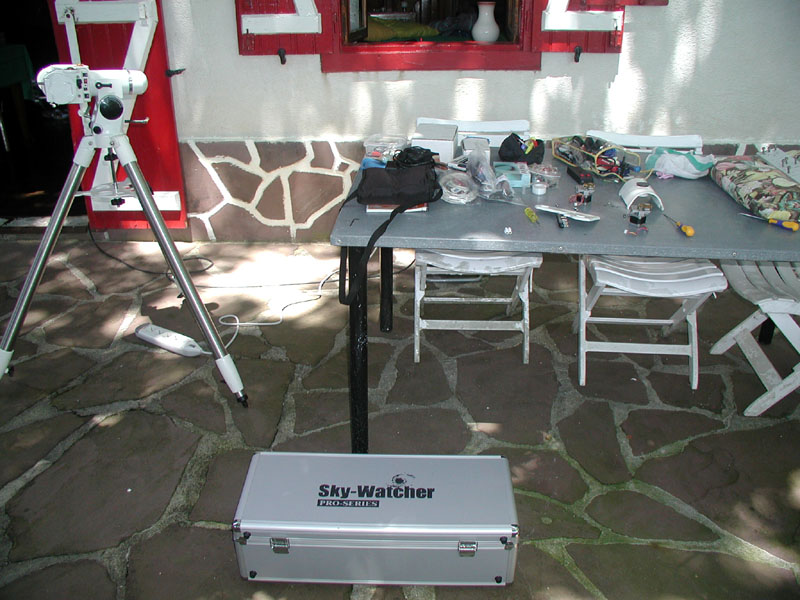

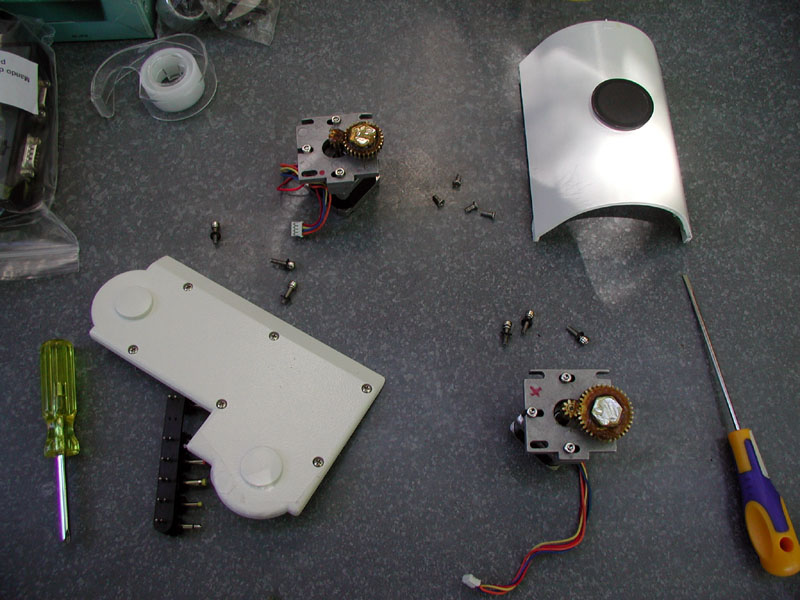

En las siguientes fotos se ve el proceso de desmontaje de la montura e instalación de la placa.

01 La dichosa placa.jpg 02 Banco de operaciones.jpg

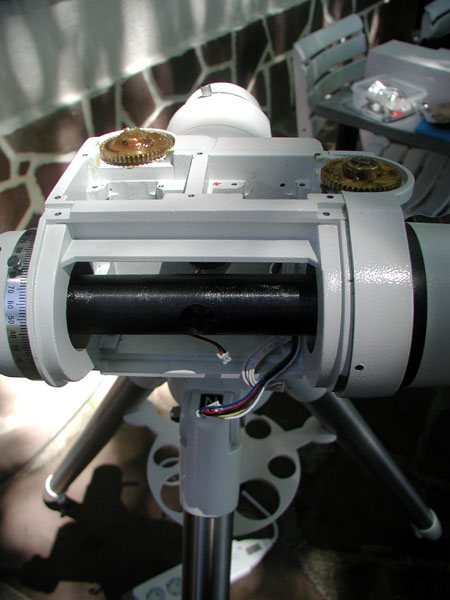

03 Todo fuera pieza por pieza.jpg 05 Instalación de la dichosa placa.jpg 04 La montura pelada.jpg

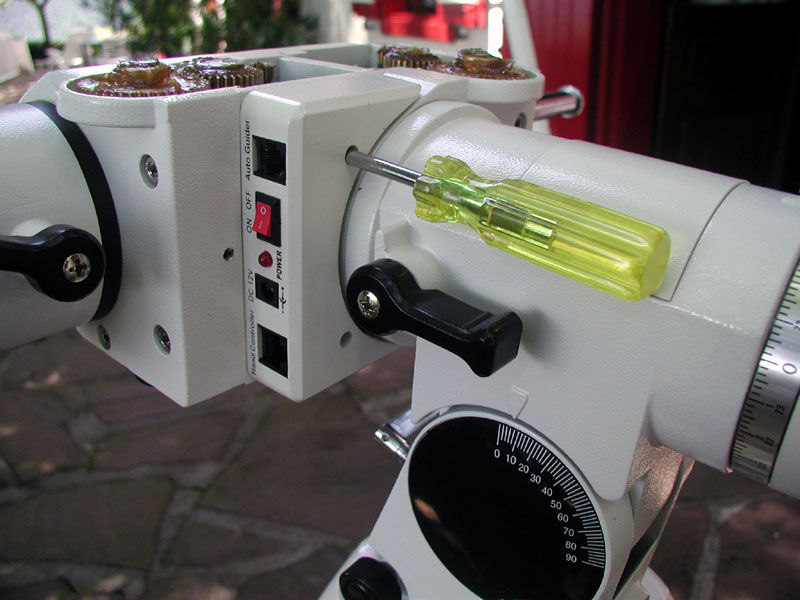

Luego viene lo peor, calibración de los bisinfines para que tenga el mínimo backlash mecánico posible.

Siempre quedará algo que luego deberemos medir con Pempro o similares, pero al menos deberíamos dejarla de forma que no se notara visualmente. De lo contrario tendríamos un backlash espantoso.

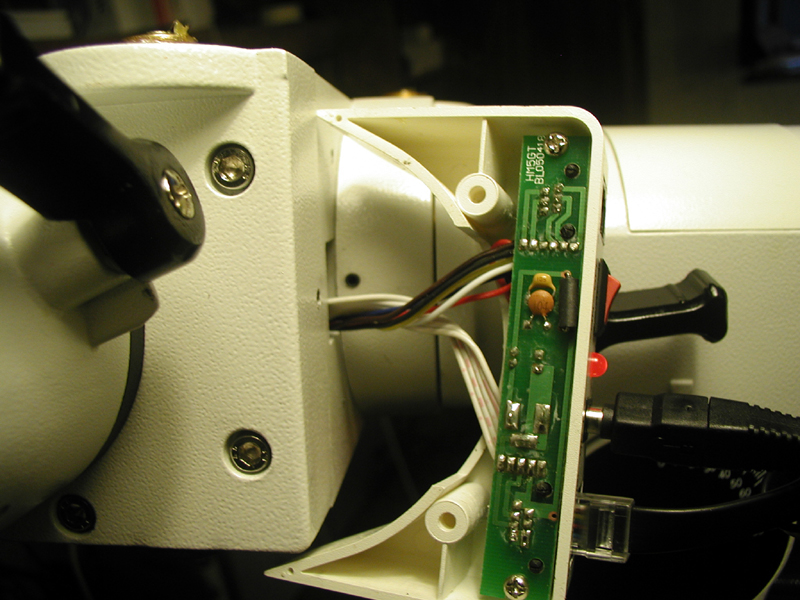

06 Acceso al bisinfin de la RA.jpg 07 Ajuste de los bisinfines de la RA.jpg

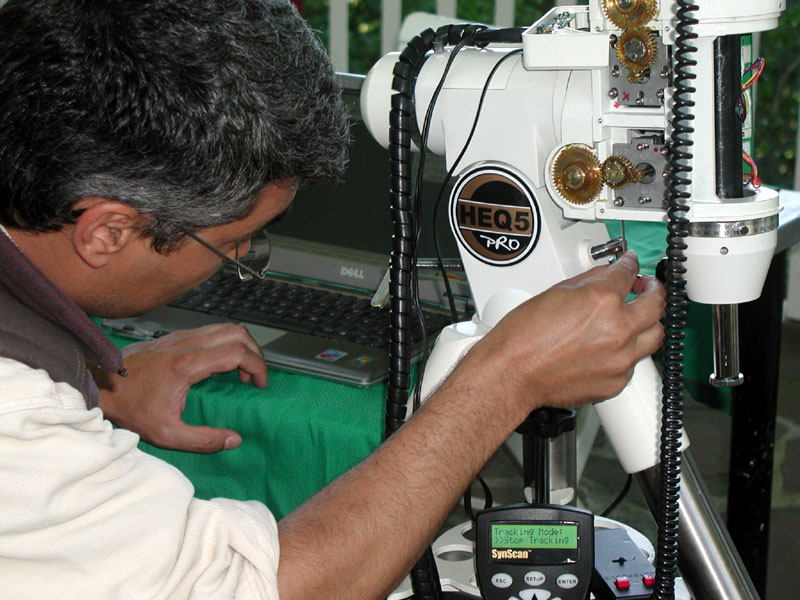

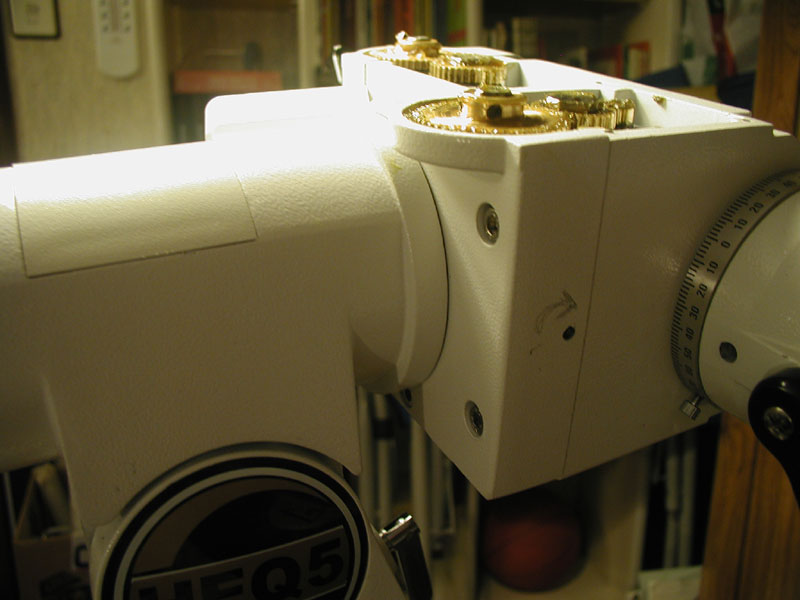

08 Ajuste manual del bisinfin de la RA.jpg 09 Marca en el bisinfin de la RA.jpg

El truco final para ajustar los bisinfines fue el siguiente:
1- Ajustarlos sin más con las llaves allen y provocando movimientos muy cortos en direcciones contrapuestas en Rate 1-2 máximo.
2- Al finalizar, aflojar el soporte del motor y volver a alinear contra la corona del RA.
3- Comprobar el recorrido completo en ambos sentidos, primero con una velocidad baja Rate 5-6 por si hubieran problemas y luego con una alta, Rate 9.

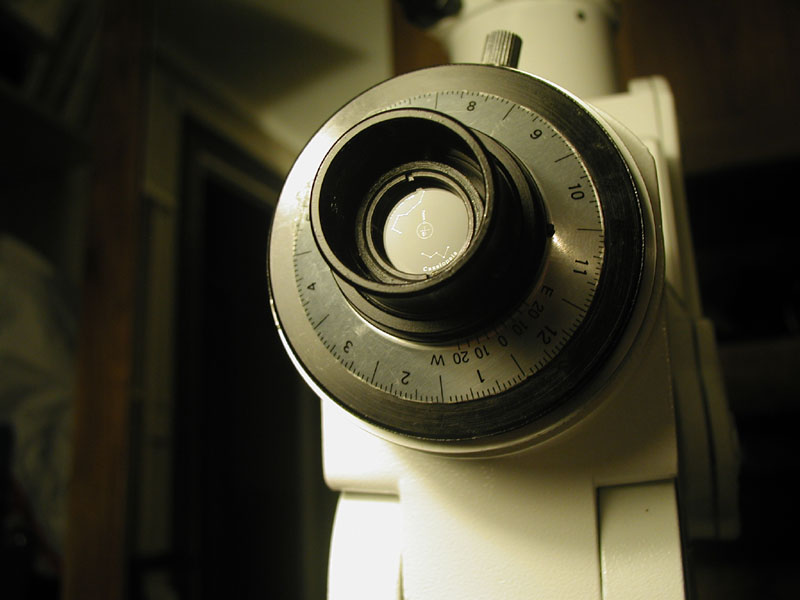

Luego ajusté el buscador de la polar de forma que quedara el círculo de polaris apuntando hacia arriba a las 12.
Al día siguiente hice la obligatoria colimación del buscador con la punta de un monte que está como a unos 15-20 kilómetros de aquí.

10 Ajuste del buscador de la polar.jpg

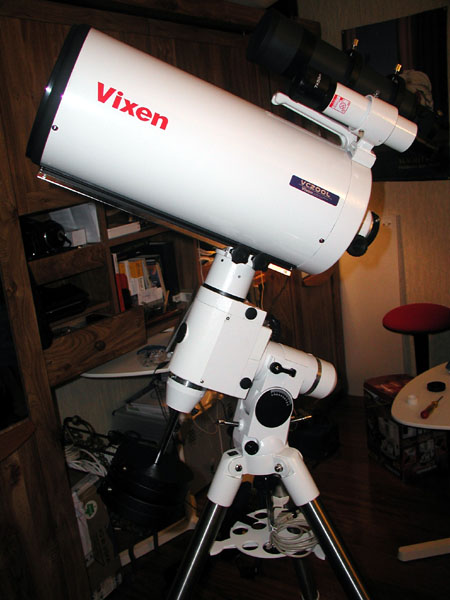

Por último y gracias a tornillería varia, entre la que se incluyen algunos ejemplos de paso americano, conseguí colocar el buscador de lunático sobre la cola de milano que me había pasado Pere y ésta la acoplé al asa del VISAC. Sé que no es lo mejor, pero mientras llega la Geoptik es lo que hay. Esta es la foto del montaje in door.

Contrapesado del visac con el lun80.jpg

Como veréis dio de sí la tercera y cuarta semana en Etxalar.

Esta entrada fue publicada en Crónica desde Etxalar. Guarda el enlace permanente.

4 respuestas a Crónica desde Etxalar 4ª semana de julio 2008

  1. Pere dijo:

    Jooooer macho!! te curras unos reports que ni pa la wikipedia!!!
    Solo una observación al ver la foto del Visac: tiene montado el motor del seletek??
    Si lo tiene, no está en el lado equivocado? Deberia estar el el pomo izquierdo del enfocador … girará al revés 😉

  2. Dani dijo:

    Pues sí señor.
    Ayer cuando ya se había hecho de noche y me disponía a caracterizar el seletek (max dentro, max fuera) descubrí que In movía el enfocador hacia afuera y Out hacia adentro.
    Durante unos segundos pensé de todo.
    Tal vez hay un check box de inversión de los motores (no lo hay y sería de utilidad), el manual está mal… (no lo está, más bien lo contrario, corto, claro y directo al grano) pero al minuto desconfié de lo obvio…
    Venía montado en el lado equivocado, de ahí la inversión en el giro.
    Sin comentarios. 😐

    Me llevó unos 5 min cambiarlo y volver a probar todo.
    No he podido probar nada más porque aunque la noche prometía, en cuestión de media hora se nubló todo y luego diluvió para variar.
    Así que sólo me dio tiempo de comenzar la alineación fina de la polar y como no la pude acabar dejé la montura bastante peor de lo que estaba 😀
    La próxima noche despejada (parece que habrá alguna en septiembre, pero según indica el parte para esas fechas yo ya estaré en Girona) intentaré dejar la montura bien alineada a la polar.

  3. Peter dijo:

    Chaval, eres una fuente inapreciable de conocimiento, no por los aciertos, sino por los errores.
    Lo cierto es que suena a coña, pero ya va bien que las cosas salgan mal para entender cómo tienen que funcionar. Eso sí, mejor si le salen mal a otro y explica los problemas que se ha encontrado (cosa de la que yo me he beneficiado ampliamente como se ha podido comprobar en mi primera foto)

    No puedo evitar hacer una comparación dentro del contexto astronómico, pero es que tú eres a los problemas lo que un agujero negro a la materia… los atraes a todos

  4. Dani dijo:

    He encontrado varias citas para contestar a Pedro 😀
    Creo que todas aplican en mi caso.

    Alfred North Whitehead (1861-1947) Filósofo y matemático inglés.
    «Hace falta una mente muy poco corriente para acometer el análisis de lo obvio.»

    – A mi me pasa igual, con el matiz de que sólo veo lo obvio y punto. 🙂

    Charles Babbage (1792-1871) Matemático inglés
    «Se cometen muchos menos errores usando datos incorrectos que no empleando dato alguno.»

    – Yo soy un atractor de datos y procedimientos incorrectos, así que imaginaos el calibre de la que podría organizar si no utilizara dato alguno.

    Blaise Pascal (1623-1661) Físico y matemático francés
    «Lo último que uno sabe, es por donde empezar.»

    – ¡Qué familiar que es esta! Me siento así cada noche nada más abrir el observatorio.

    Y por último siempre que me dispongo a probar algo nuevo bien sea de hardware o software astronómico me pregunto lo mismo que Kepler… 🙂

    Johannes Kepler (1571-1630) Astrónomo alemán
    «Â¿Por qué las cosas son como son y no de otra manera?»
